Tourniquet de sécurité à couloir simple, obstacle rotatif, structure pleine hauteur. Idéal pour le contrôle d’accès automatique non gardienné, avec unicité de passage, verrouillage de périmètre.

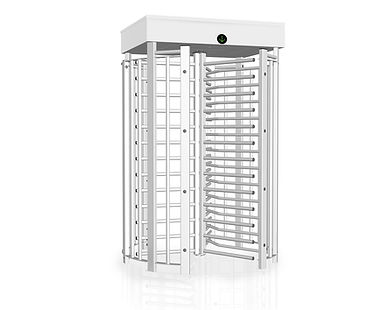

TRS 370

Tourniquet de sécurité à couloir simple, obstacle rotatif, structure pleine hauteur. Idéal pour le contrôle d’accès automatique non gardienné, avec unicité de passage, verrouillage de périmètre.

  • Obstacles rotatifs à 3 peignes positionnés à 120° l'un de l'autre. Chaque peigne est composé de tubes d'acier soudés sur un montant vertical. L'ensemble est fixé au rotor supérieur et au flasque central inférieur.

  • Peigne fixe limitant le passage à la moitié du tourniquet, composé de tubes d'acier boulonnés aux montants verticaux de la paroi fixe.

  • Paroi fixe délimitant le passage, composée de profils d'acier tubulaires verticaux (rectangulaires et ronds), soudés sur un plat cintré. Ces structures supportent également le caisson supérieur.

  • Caisson supérieur abritant le mécanisme d'entraînement et la logique de commande, en tôle d'acier, avec double porte verrouillée par serrure à clef. Toit en pointe de diamant pour évacuation de l'eau.

  • Mécanisme d'entraînement composé

    • Bras compensateurs avec ressorts de traction pour maintient de l'obstacle en position de repos après passage.

    • Amortisseur hydraulique ralentissant les mouvements en fin de cycle pour augmenter le confort d'utilisation.

    • Mécanisme anti-retour après rotation de 60°, empêchant les fraudes de passage à contresens.

    • Électroaimant(s) et cames assurant un verrouillage mécanique de l'obstacle en position de repos (uniquement si un sens de passage au moins est contrôlé: se reporter aux modes de fonctionnement de la fiche technique).

  • Logique de commande si un sens de passage au moins est contrôlé, se reporter aux modes de fonctionnement de la fiche technique. Principales fonctionnalités

    • Paramétrage par clavier et écran LCD intégrés ou par liaison Modbus avec contrôleur distant.

    • Bornier de raccordement pour diverses commandes (lecteurs, déverrouillage, ...) et récupération d'information (position, comptage, ...),

    • Configuration du mode de fonctionnement contrôlé,

    • Gestion des temporisations (de non passage notamment),

    • Mémorisation des demandes de passage.

  • Pictogrammes d'orientation sur le caisson supérieur (*).

  • Éclairage du couloir dans le caisson supérieur (*).

  • Joint anti-poussière entre l'axe central de l'obstacle et le caisson supérieur.

(*) Pour tourniquet équipé d'une logique de commande uniquement, c'est à dire fonctionnant dans le mode 3, 4 ou 5 dans un sens au moins
